Category: технологии

Category was added automatically. Read all entries about "технологии".

duma

Что такое запрет на красный цвет на высоких температурах ?

Добрый день.
Прочитала в этой интерсной статье
Почему Вы обязаны знать химическую систему пигментов.
Доклад на семинаре фирмы Ferro, Москва, РХТУ им. Д.И.Менделеева, кафедра керамики и огнеупоров, 02 декабря 2005 года.
http://www.keramika.peterlife.ru/enckeramiki/83916.html
о запрете на красный цвет при высоких температурах "Включенные пигменты разработаны сравнительно недавно. С их появлением в керамике исчез запрет на красный цвет при высоких температурах. Путем тонкого химического синтеза яркоокрашенные, но нестабильные сульфоселениды кадмия (CdS1-xSex, химическая система Cd-S-Se) удалось заключить в бесцветные, но чрезвычайно стабильные кристаллы циркона (ZrSiO4, химическая система Zr-Si)."
Посдкажите ,пожалуйста, что это за запрет на красный. Он связан с тем, что красный выгорает на высоких температурах или с тем, что кадмий неустойчивый становится на таких температурах и вредный ?
И где про это можно подробнее прочитать ? Спасибо.
  • anzy

подставка для обжига украшений

Дорогие люди! Скажите, пожалуйста, на чем вы обжигаете украшения, со всех сторон глазурованные?

Видела очклевую подставочку, но происхождение ее выяснить не удалось, и из чего сделана, точно не известно. Собственно, подставку я могу и сама сделать, а вот сами палочки, на которые надевать - из чего? Чтоб выдерживали 1200 и не гнулись?
гончар
  • glinum

Глиняная чаша для кальяна

Меня спросили смогу ли я накрутить таких изделий - http://goo.gl/gCXwcg

Я думал, думал как же их сделать, чтобы попроще, но пока ясной картины нет... Может быть кто-то знает и просветит меня, чтобы я долго не мучался? :-)

Проблема в том, что в узкой части чаши сквозное отверстие, а в широкой части она как-бы цельная (отверстия по подсохшей глине можно сделать).
Первое, что пришло в голову сделать ее из двух частей. Но это лишняя морока и оно того не стОит. Можно отверстие в узкой части сделать толстым сверлом по подсохшей глине, а вверху просто как обычная чаша. Но судя по фото она не так делается...
И последнее, что пришло в голову - просто сделать чашу с отверсием до дна, не снимая с круга положить внутрь расплющеный круг из глины и примазать, покрутив немного на круге.
Это кажется самым правдоподобным.

Подкиньте еще пару идей с эту головоломку!  :-)

Collapse )

Обжиг на дровах

IMG_1521IMG_1519

В прошедшие выходные обжигал посуду в своем земляном горне. Я решил наделать литровых горшков, попробовал сваять таджин и большую пивную кружку. Горшков было много, так что забил горн под завязку. Погода была пасмурная, иногда шел дождик, так что сначала пришлось подсушить горн, часок он работал вхолостую.
Collapse )

утиль-шмутиль

Народ! как правильно пишется Утильный(Утиль) или Утельный(Утель). ударение -однозначно на У
Я и не знаю, что думать.. погуглила и склонилась к И.... возможно, не права.. большинство пишет через Е. я всю жизнь (ну не всю, а половину) думала, что через "И"
заранее извините, если отвечу неправильно или с ошибками, я с телефона буду

Коллеги, есть варианты?

Как это сделано? Что за покрытие? Какой компонент так всплывает зеленым?


По клику открывается в полном размере.
Пересмотрел уже всех производителей. Такого сочетания нет ни у кого. Но фишка в том, что сама плитка довольно старая. Позапрошлый век примерно. И сделана довольно топорно. Все говорит о том, что это должен быть какой-то примитивный прием, а не современная дихроичная глазурь. Наша кембрийская глина на 1270 расплавляется примерно так, но не совсем. И блеска меньше, и коричневый цвет более темный, а зеленый более теплый.
Есть версии?

Вопрос - как крепить к турке ручку?

Я сделала себе турку керамическую. Сделала на ее боку место под крепление ручки. Выстругала ручку из дерева... и все! как ее туда присобачить?
сначало попробовала на пва - так делает мой знакомый. Поставила на огонь - ручка отвалилась.
купила поксипол - двукомпанентный клей, холодная сварка, написано до 150 градусов выдерживает, отвалолось((( И вот сижу я такая, с пятью турками на руках, и с пятью палками, и думаю - как палки то присобачить?
Поделитесь опытом - кто как делает? спасибо!

Обжиг фарфора

Огромное спасибо всем, кто отвечал мне по поводу отливок из шликера.
В конце концов получилось без трещин высушить отливку из Хорссовского красноглиняного шликера - довольно сырую, как только хорошо отошла от стенок гипсовой формы, вынула, быстро и с минимум влаги замыла краешек, поставила на толстую стопку газет (варианты с дощечками и гипсовой плитой не давали результата, все равно трескалось), все вместе в пакет "маечку" с чуть приоткрытым горлом, в стеллаж около стены, горлом от окна (хотя от него, вроде, не сквозит, но все же). И так до высыхания. Переворачивала донышком вверх-вниз, и разными боками к горлышку пакета, но, мне кажется, это было уже так, подстраховкой, главное, что газеты держали внутри достаточную влажность, чтобы все сохло равномерно.
Пока это первая удачная, не треснувшая, мисочка. Буду пробовать еще, по результатам 10-15-50 - напишу еще.
Еще раз огромное спасибо:) Там и дрогой, очень полезной для меня информации, было много.

Сегодня у меня вопрос по поводу обжига фарфора.
Я ориентируюсь вот на эту статью Суркова
http://www.horss.ru/index.php?option=com_content&view=article&id=678:objigkeramiki&catid=76:pechi&Itemid=329
Но - у меня глазури, которыми я хочу красить, не фарфоровые, низкотемпературные. Т.е. невозможна схема - сначала черепок на 1000, потом глазури, потом на 1280. Сначала надо будет дать созреть черепку, а потом уже глазуровать. Можно ли сразу жечь на 1280? Не потечет ли черепок? Или, все равно, обжигать черепок два раза, 1000, 1280 - а потом уже класть глазури и делать с ними все что угодно? Или черепок настолько сплавится, что на него никакая глазурь уже не ляжет?
Или так вообще нельзя делать, и для фарфора можно применять только высокотемпературные глазури?
В данном случае важно качество черепка, его нельзя оставить недожженным - леплю колокольчики, хочу хороший звук.

Отливка трескается при сушке

Прошу совета - кто силен в отливке.

Отливаю миски в гипсовую форму, форму изготовили в Хорссе, их специалист по гипсолитейному делу, оснований не доверять форме нет.

Шликер - тоже из Хорсса, красная глина, S-6009, ПГ-50, стоял у меня дома год, но в герметически закрытом ведерке, немного развела водой, долго и тщательно размешивала погружным блендером. Залила в форму, держала около 2 часов, слила. Через примерно 10 часов срезала литок по краю формы, вынула отливку (от отливки до краев формы было примерно по 3 мм, вынималось все без проблем), чуть замыла внешний краешек, поставила сушить на пенопластовую такую тарелочку, на каких обычно продают всякие нарезки колбасные (естественно, вымытую) - в стеллаж около стены комнаты, явных сквозняков нет, довольно тепло, около +25. Через еще примерно часов 10, когда вынимала их формы следующую отливку - эту и предыдущую перевернула досыхать донышком кверху, потому что верхние края были уже совем светлые, а донышко - еще совсем влажное-темное. Посмотрев еще примерно через 3 часа - увидела следующее кошмарное зрелище

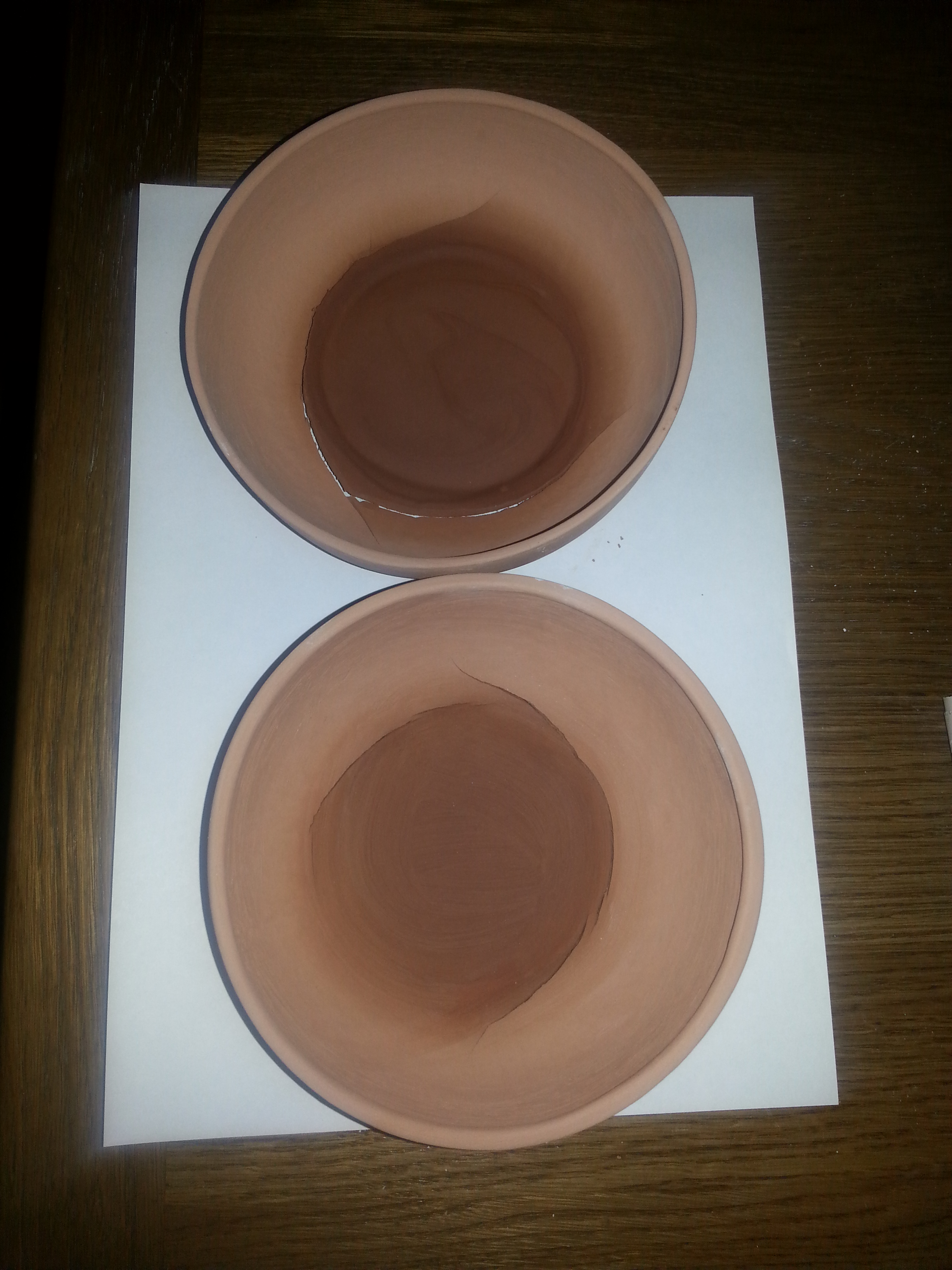

Трещины в обеих мисках - насквозь, дно практически отделено от стенок...

До этого точно так же отливала и сушила миски из фаянса литьевого, S - 6002, тоже Хорсс. В паре случаев были внутри, по краю донышка, небольшие трещинки не насквозь - просто отбраковывала эти миски, я там внутри замывала всю поверхность, думала, из-за это, от неравномерной влажности внутри с снаружи отливки.

Вопрос - что я делаю неправильно? Как делать, чтобы так не было?

Я очень расстоена и немало озадачена...
